September rain

넨도의 발상
1. 면으로 생각한다.
- 각각의 개별요소 끝이 아니라 통합적인 방향 추구하기.
- 한가지 프로젝트에서도 관련있는 부분까지 고려해서 계획하기.
- 어떻게 운영할 것인가에대한 합의와 그에 따른 디자인.
+ 기업의 특성과 브랜드의 힘을 강하게 표현할수있다.
++상업건축의 강력한 컨셉 브랜딩과같은사례.스타벅스.

2. 한발 물러선다.(뺄셈 - )
- 눈에띄지않으는다는 차이가 이목을 잡아당기는 것.
- 일상적인 감정에 울림을 주기.

3. 위화감을 만든다.
- 뇌를 텅빈상태로 유지하며, 매일매일 일상속에서 깨닫기.
- 마음에 걸리는 것, 위화감이 느껴지는 것을 알아차리기.
- 일상속의 작은깨달음.
1) 따분한일상을 즐긴다.
2) 아이디어를찾으려고 노력하지 않는다./안테나를 세우지 않는다.
3) 주제에 초점을 맞추려고 하지 않는다.
- 사소한것부터 시작 어울리는 것들을 키워나감(건축나는 도시부터 건물인테리어로 반대)
- 일상속의 작은 위화감 만들기(경험을 뒤틀기/주문하는방식)
- 틀에서 조금 벗어난 곳에 가능성이 있다. 유머.
- 상황까지 의식하려고 노력하기.
- 비일상에서 환기되는것들의 힘.

4. 균형을 무너뜨린다.
- 고정관념 무너뜨리기.
1)요소를없애며 균형을 무너뜨린 후 보완한다.
2) 사물의 경계선을 애매하게 만들어 균형을 무너뜨린 후 지금까지 없던 발상을 불러일으킨다.
3) 구성요소의 균형을 특정부분 특화시켜 무너뜨린 후 개성을 끌어낸다.
4) 전체적인 균현의 강약을 바꿔 새로운 기능을 발견한다.

5. 보이고 싶은 것을 숨긴다.
- 시선의 일부를 가리면서 시선을 먼곳으로
- 요소의 생량으로 명쾌한 메세지
- 주위를 숨기고 대상물 강조
- 반전을통해 겉면정보 전달

6. 느슨하게 만든다.
- 사용자에 따라 변할 수 있는 디자인

7. 어쨌든 모은다.(덧셈 +)
- 모였을 때 또다른 의미를 갖게 하기 더 빛나기 .

8. 사물의 휴식 시간을 생각한다.(나눗셈 /)
- 사물의 원래용도로 사용되지 않는 시간을 고려한 디자인

9. 타닌동을 찾아낸다.(인수분해와 덧셈 +)
- 어울리지 않는 두가지의 가는 실마리

10. 원래 있던 것을 이용한다.
- 기존의것을 리디자인
- 전통과 의미를 계승

안전성과 사용성에 대한 고려를 해야한다.

사용성에 대한 검토는 설계개념과 방법은 국제적으로 동일한다.

안전성에 대해서는 여러가지 접근방법이 있는데 기본개념은 외부에 작용하는 힘보다 부재저항성능이 더 크게 결정하는 것이다.

강구조인경우 허용응력도설계법(ASD)와 하중저항계수설계법(LRFD) 사용한다.

콘크리트인경우 극한강도설계법(USD)를 사용한다.

강구조설계법
1) 허용응력설계법
하중계수를 1로 하고 구조해석을 한다.
부재의 응력이 규정된 허용응력을 초과하지 않도록 설계하는방법이다.
허용응력도는 일반적인 항복응력도를 1.5로 나눈 값으로 결정한다.
단기하중에서는 하중계수 1로하고 허용응력도 증대를 한다. 국내는 50%로 규정하고있다.
2) 하중저항계수설계법
하중계수와 부재의 저항계수를 사용하는 방법
부재강도는 단면의 형태에 따라 여러가지방법이 있으며, 전소성강도와 항복강도 또는 좌굴강도로 구분해 적절하게 선택할수 있다.
재료의 항복응력 외 인장강도를 기준으로 부재의 강도를 규정하고있다.
(1) 극한한계상태 ULS
- 기둥의좌굴
- 보의 횡 비틀림좌굴
- 인장부재 전다면의 항복
(2) 사용성한계상태 SLS
- 부재의 과도한 탄성처짐
- 바닥의 과도한 지동
- 장기 변형

콘크리트설계법
- 극한강도설계법 (USD)
- 하중계수와 부재의 저항계수를 사용하는방법
강도설계법은 콘크리트와 철근이 비탄성거동인 극한강도를 기초로 설계하는 방법으로
설계하중이 단면저항력이내로 설계하는 방법이다.
휨모멘트와 축력이 받는 부재에 대한 주요가정
1) 힘의 평형조건과 변형률적합조건에 만족한다.
2) 철근과 콘크리트의 변형률은 중립축으로부터 비례한다.
3) 부재의 콘크리트 압축연단의 극한변형률은 0.03이다.
4) 콘크리트 인장강도는 무시할수 있다.

1. 구조설계는 저항력이 외력보다 항상 크도록 계획하는 것이다.
1) 하중의크기
- 구조동역학, 내진설계, 내풍설계
2) 부재력설계
- 구조역학, 전산구조해석
3) 구조부재 저항성
- 철근콘크리트구조, 강구조, 재료역학, 구조재료실험

2. 힘의 흐름
1) 슬래브 -> 작은보 -> 큰보 -> 기둥 -> 기초

4. 설계하중

(1) 작용시간에 따른 분류
- 장기하중: 고정하중, 활하중
- 단기하중: 지진하중, 풍하중
(2) 작용방향에 따른 분류
- 수직하중: 고정하중, 활하중
- 단기하중: 지진하중, 풍하중

4.1 고정하중
1) 구조물의 하중(=자중)
2) 마감재의 하중

SI단위(kN/m3)
무근콘크리트 - 22.54
철근콘크리트 - 23.52
구조용 강재  - 76.93
목재 - 5.88
경량콘크리트 - 9.80~17.64
벽돌 - 18.62
유리 - 24.50
화강석 - 26.46

———————————————

4.2 활하중
할증 - 사용목적에 따라 집중의 정도와 충격에 의한 고려
저감 - 전층 바닥이 동시에 하중이 작용하는 것으로 생각하지 않아 기둥이나 기초에 일정비율로 축소하는 것을 고려

단위(kN/m2)
주택  - 2.0 / 3.0
사무실 - 2.5 / 4.0 / 5.0
학교 - 3.0 / 4.0 / 3.0 / 5.0
판매시설 - 5.0 / 4.0 / 6.0
도서관 - 3.0 / 7.5

———————————————

4.3 풍하중
풍하중은 등가정적 개념으로 건축물의 탄성적 고덩을 전제하여 확률통계적 방법으로 정한다.
구조물에 작용하는 풍력은 측정시간동안의  평균 설계풍속과 여러요인으로 변하는 변동풍력을 적용한다. 그 요인으로는 건물의 규모 형태, 구조특성이 있다.
구조골조용 풍하중, 지붕골조용 풍하중, 외장재용 풍하중이 있다.

4.4 지진하중
동적해석 /  등가정적해석 적용
4.5 적설하중

일본에는 테츠카 다카하루의 후지유치원이 있다.

유치원의 계획은 원장으로부터 시작되었다.






유치원 건물을 하나의 큰 놀이 도구라고 생각하고 상황을 설계했다.
-> Beginning of instituion of playing.

아이들을 지나치게 보호하지 않는 다는 교육방침.
-> 떨어지는 것을 대비한 난간보다 망.

사람에게 어린시절은 불과 10년정도다.그래서 그안에서 배우는 아이들이 주인공이되고, 어디까지나 주변환경과 사람을 잇는 도구가 되는 건물이 좋은 유치원이다.
-> 짧은 그 어린시절 과 청춘을 숭고히.

건축은 큰기쁨에서 시작한다.
-> 아이들이 기쁘게 뛰어노는 모습을 볼 수 있는 건축가가 부럽다.


/ 건축가의 시각
// 환봉으로 만들어진 난간
// 끊어진 거터
// 나무주위 그물
// 천창 지붕과 교실의 아이들

1. 테이블이 놓이지 않은 곳.
- 효율적인 공간으로만 채워진 곳은 더이상 매력적이지 않게 됐다.
- 그 곳을 찾게 만드는 새로운 경험을 주는 공간을 사람들이 찾게 되었다.
2. 새로운 경험.
- 인스타 유튜브등 SNS를 통해 정보 공유가 쉬워졌고 사람들은 공간의 비교를 할 수 있게 되었다.
- 쉽게 가보고 싶은 곳이 생기고 집에서 나와 새로운 경험을 원하는 욕망을 발견하게 됐다.
3. 공간의 주인공.
- 공간은 평면적이지 않고 입체적이다.
- 주인공에게 공간, 비용과 같은 많은 투자를 해라
4. 단면적 공간
- 단면적공간은 언제나 흥미롭다. 높이가 달라지고 나의 위치가 달라진다.
- 같은 평면이여도 높이에 따라 경험이 달라진다.
5. 반복과 각인
- 짧은 시간 머무는 상업공간이 깊은 인상을 주기 위해서는 반복과 각인이 필수적이다.
- 극단적 계획이 사람들에 인상에 더 쉽게 남아 있는다.
- 뷰가 좋으면 가장 뷰를 좋게 하는 계획을 우선시하고, 내부의 주인공이 드러나게 하려면, 그 외 모든것은 조연이 되어야한다.
- 반복적이고 움직이는 것은 생각하기에 좋다.
-><공간이 만든 공간>을 읽고.

지붕은 집을 이루는 가장 기본적인 요소이다.

어떤 것을 우리는 지붕이라고 부를까?

오브젝트 지향적으로 한번 생각해보자.

한국의 한옥의 지붕은 흙과 나무로 만들어졌다.

한반도의 흙은 주변에서 쉽게 구할 수 있고, 품질이 우수하여, 지붕, 벽, 바닥 한옥에서 다양하게 쓰이고 있다.

흙은 그 자체로 무게가 상당하여, 그것을 받치는 나무들 또한 커지게 됐다.

나무가 많으면 나무로, 돌이 많으면 돌로 만드는 그 집을 구성하는 재료에는 그곳의 지역성을 담고 있다.

그 뿐만아니라, 기후 환경 사회적 문화적 요구에 맞춰 그 때의 순간을 담고 있다.

그 재료의 한계는 쓰임의 방법에서 그럴만한 이유가 있다.

다시 한옥으로 돌아와 보자, 한옥은 흙의 무게와 그 것을 받치고 있는 나무들로 인해 육중한 지붕을 가지고 있다.

이것이 한옥이 가지고 있는 특성이다.

흙으로 기와를 만들고 물을 흘려보낸다.

그 방식은 가장 효율적이게 변해왔다.

지붕은 그 이유를 이야기하고 있다.

-> 김광현교수님의 강의를 보고 쓴 글.

1. 전기공사 공종
- 수변전설비 : 차단기, 변성기, 변압기, 배전반, 발전기,  UPS
- 기계실 동력설비 : MCC, Motor, Pump, Fan, Valve
- 전력 간선설비 : 분전반, Cable Tray, BUS DUCT, Cable, Raceway
- 전등설비 : 실내조명, 옥외조명, 터널조명, 공장조명
- 전열설비 : 냉장고, 세탁기, 에어컨, TV등 가전기기
- 접지설비 : 전력용, 통신용, 피뢰설비용
- 피뢰설비 : 낙뢰보호
- 태양광 발전설비 : 태양광, 태양열, 지열
- 헬리포트설비 : 헬리콥터 착륙용 조명설비
- 항공장애등 설비 : 항공기 비행 안전조명

2. 정보통신공사 공종
- 전회공사 : 유선전화, 무선정화, 인터넷 전화
- 정보통신공사 : 데이터통신, 인터넷, 허프, 서버
- TV설비공사 : 공중파, 위성, DMB
- CCTV 설비공사 : CCTV
- Home network : Smart home 설비
- 주차관제설비 : 주차게이트, 요금정산시스템
- 출입통제설비 : 출입게이트, 출입카드, 지문인식, 정맥인식
- 비상벨 설비 : 비상벨, 경광등, 사이렌
- 이동통신중계설비 : 지하중계설비, 지상중계설비
- 원격검첨설비 : 전력, 수도, 온수, 난방, 가스

3. 소방(전기)공사 공종
- 자동화재탐지설비 : 차동식, 정온식, 연기식, 감지기, 수신반, 중계반
- 피난유도등설비 : 유도등, 유도표지
- 화재경보설비 : 사이렌, 경종
- 소방용 비상전원설비 : 비상콘센트
- 무선통신보조설비 : 소방활동용 무전용
- 비상방송설비 : AMP,스피커, 중계설비

4. 전기, 통신, 소방설비를 위한 건축구획
- 전기실 : 수전설비, 변전설비, 배전설비, 접지설비, 발전기, UPS
- 기계실 : MCC, Pump, Fan, Boiler, 열교환기
- 중양관제실 : 전력, 엘리베이터, 주차관제, CCTV, 비상벨, 화재, 전등제어, 원격검침
- MDP실 : 유선통신 배선반, 데이터통신 배선반, 광통신 배선반, 이동통신 배선반
- EPS/TPS : 전력 입상 간선, 부전반, Cable Tray, 통신 입상 간선, 배선반
- 엘리베이터 기계실 : 제어반, 권상기, 안전장치

5. 건축/전기 공종 간 협업 필요 항목
- 장비반입구, 반입경로 확인
- 침수방지
- 차량통로 및 주차구역 (법규 충족을 위한 전기시설물의 설치 높이)

6. 하자 예방 포인트
- 옥상 구조물의 결로방지
- 옥외 인입부의 침수방지
- 균열방지
- 결로 방지
- 관통부위 슬리브
- 방수 - 옥내외 연결부 배관, 배선의 방수
- 침수방지 - 전기실, 통신실 등

흙깍기 공사관리
1) 흙깍기 사면의 붕괴
- 사면의 활동력이 전단강도보다 클 때
- 대책 ->보호(억제)공법, 보강(억지)공법
2)암반사면의 안전성
- 불연속면의 구조 및 기하학적 역학적 특성에 좌우
3)흙깎기 사면 보강 사례
- 흙깎기 지질 변경, 터널 갱구부 사면
4)흙깎기 보강 주요 공법
- 억지말뚝, Soil Nailing, Rock Bolt, Anchor

흙쌓기 공사 관리
1)연약한 원지반의 특성
- 토질별 특성
- Heaving
- 잔류 침하
2) 현장 다짐도 관리
- 평판재하시험
- 들밀도 시험
- Proof Rolling
3) 암버럭 흙쌓기
4) 보강토 옹벽쌓기

앝은 기초의 지지력
1) 평판재하실험(PBT)
- 지반파괴기준 지지력
- 허용침하량기준 지지력
2) Scale Effect
- 기초에 작용하는 하중영향 범위
- 부동침하

깊은 기초(말뚝)
1) 시공 단계별 유의사항
- 항타준비
- 시항타
- 동재하 시험(PDA)
- 본 항타 및 항타 종료
2) 정재하시험
3) 보조 말뚝

흙막이 분류
- 버팀대(Strut)지지
- 앵커 지지
- 무 지보

불안정 특성
- 보일링(Boiliing)
- 파이핑(Piping)
- 히빙(Heaving)
- 라이징(Rising)
- 근입 깊이 부족

흙막이 품질관리
- 사전준비
- 흙막이 벽체(충북한 근입 심도, 연직도 등)
- 흙막이 근입 깊이 부족시 대책
- 흙막이벽 배면 침하 원인과 대책
- 차수 흙막이 piping
- 흙막이 시공성 개선 변경
- 흙막이 계측관리(정보화 시공)

1) 자주 발생하는 지진
  사용한계상태설계 -> 즉시 사용가능
2) 가끔 발생하는 지진
  손상한계상태설계 -> 부분파괴
3) 매우 드물게 발생하는 지진
  붕괴한계상태설계 -> 구조물 붕괴방지

진도 - 상대적 개념의 지진크기(지역에 따라 크기가 다름)
규모 - 지진에너지의 절대적 크기

구조물에 손상을 주는 지진파 형태
1) 지진파 진폭
- 최대지반가속도의 크기와 최대지반가속도 발생 시점
2) 유효파 지속시간
3) 진동수 성분

내진설계기준
- 진도 7~8, 규모 5.5 ~6.0을 기준으로 한다.

지진해석법
1. 등가정적해석법
- 1차모드만 고려한 해석
2. 동적해석법
2.1 응답스펙트럼 해석법
- n개의 다자유도를 가진 건물의 동적거동 해석
2.2 시간이력해석법
- 지지파를 그대로 구조물에 적용하는 설계

지진하중 산정시 고려사항

1.1. 지진위험도
- 지진구역계수 1 :0.11, 지진구역계수: 0.07
- 유효지반가속도 = 지진구역계수 x 2.0 (2400년 재현주기 위험도 계수)
- 서울지역은 최소 0.176을 적용해야함
1.2. 지반특성
- 지반의 성질에 따라 구조물의 거동에 차이가 큼
- 지반의 전단강성과 관계가 있다.
- 대상건축물의 완공 후 지표면 기준
건축물의 특성에 따른 지반 분류 수정
- 기반암 깊이가 3m미만인 경우 S1지반으로 볼 수 있다.
- 기반암의 위치가 기준면으로부터 30m초과하는 경우 상부에 30m에 대한 평균 전단파속도를 토층의 평균전단파속도로 볼 수 있다.
- 대상지역의 지반을 분류할 수 있는 자료가 충분하지 않고 지반의 종류가 S5일 가능성이 없는 경우에는 지반종류 S4를 적용 할 수 있다.
* 지반조사를 후행하는 경우 S4로 설계하여 진행하는 경우가 많다. 미리 지반조를 하면 대지상태가 좋은경우 내진설계를 작게 볼수도...
1.3. 설계스펙트럼 가속도 결정
- 건물의 주기가 길어질 수록 가속도가 작아진다.
- 건물의 주기가 짧으면 지진하중이 커진다.
- 유연한 건물이 중요~!

2.1. 건축물의중요성
중요도에 따라 계수를 곱한다.
가속도와 건축물의 중요성에 따라 내진등급을 산정
내진설계등급 A->B->C->D 에 따라 자세한 해석이 필요

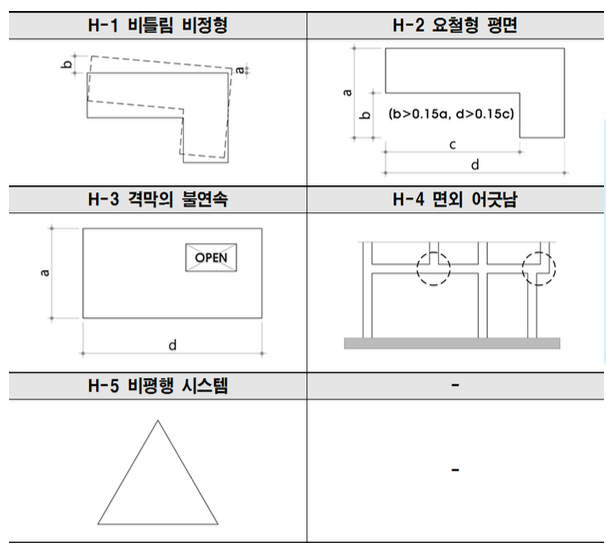

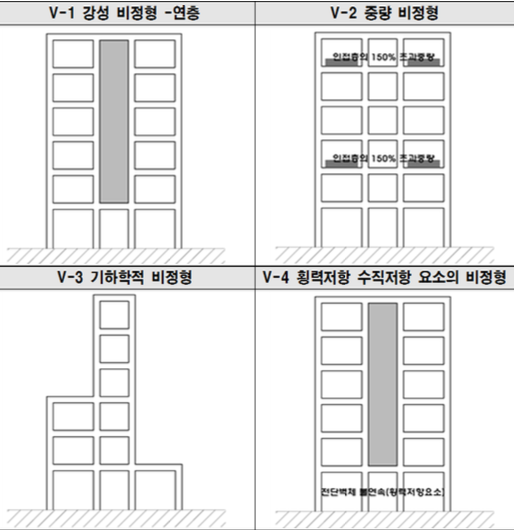

2.2. 구조물의 형상
비정형에 따른 내진설계

특별지진하중
- 필로티등과 같이 강도나 강성이 급격히 변하는 구조

2.3 구조물의 연성(건축물 내진설계기준(KDS 41 17 00)6,지진력저항시스템)
반응수정계수(R)
- 보통모멘트골조 < 중간모멘트골조< 특수모멘트 골조 순에 따라 반응수정계수가 크다
시스템초과강도계수(Ω)
- 재료의 초과 강도 반영
- 설계 하중계수 및 강도저감계수 적용
- 초과단면 선택
변위증폭계수(Cd)

3. 등가정적해석법
3.1.구조물의 고유주기
- 약산식 Ta=0.1초 (N= 층수)
- 암반지반의 고유주기 0.1~0.5
3.2. 밑면전단력(V) 산정
V=Cs * W (Cs=지진응답계수, W= 고정하중과 유효건물중량)
3.3. 지진력의 연직분포
- 밑면전단력을 수직분포시킨 층별 횡하중 고려
3.4. 수평전단력 분포
3.5. 전도모멘트
3.6. 층간변위 결정과 제한
- 내진등급에 따라 변위 허용

구조안전 및 내진설계 확인서
모든내용 확인가능

장기하중(연직하중)
1)고정하중
2)활하중

단기하중(횡하중)
1)적설하중
2)풍하중
3)지진하중

하중조합
1.4(D+F)
1.2(D+F+T)+1.6L+0.5(Lr or S or R)
1.2D+1.6(Lr or S or R)+(1.0L or 0.65W)
1.2D+1.3W+1.0L+0.5(Lr or S or R)
1.2D+1.0E+1.0L+0.2S
0.9D+1.3W
0.9D+1.0E

*지진하중은 극한강도로 설계되어 1.0을 적용

고정하중(D,Dead Load)
- 비교적 정확한 값을 구할 수 있어 1.2에 해당하는 계수만 더한다.

활하중(L,Live Load) (KDS 41 10 15 건축구조기준 설계하중)
- 진동에 충격에 의한 증가
- 칸막이벽에 대한 하중 1kN/m² 증가 ,기본활하중 값이 4kN/m² 이상인 경우 제외
- 활하중 저감계수(C)

적설하중
- 0.5kN/m² 수도권
- 평지붕 적설하중 (Sf)=기본지붕적설하중0.7x노출계수x온도계수x중요도계수x기본지상적설하중
- 0.6kN/m² 지붕활하중 최소값

풍하중
- 주골조설계용 수평풍하중(풍방향풍하중, 풍직각방향풍하중, 비틀림풍하중)
- 지붕풍하중
- 외장재설계용 풍하중

설계속도압 산정

설계풍속 산정(Vh)=기본풍속x풍속고도분포계수로 기준높이 H에서의 값x지형계수x건축물중요도계수
- 서울 26 m/s
